カワイKG-6Cの精密タッチウエイトマネジメント(FW基準)

カワイ KG-6C
カワイKG-6Cの精密タッチウエイトマネジメント(FW基準)を行いました。



お預かりしていたアクションを本日納品(及び調整)させて頂き
調整後のピアノを弾いたお客様の第一声は
「すごい軽いですね、嬉しい!」という反応で
とても喜んでもらえました。





KG-6Cは以前にも作業しましたが、それとは別のKG-6Cです。
お客様からEメールで問い合わせを頂いて
元々タッチの重かった昭和53年納品のグランドピアノを
40年程経ったところで修理工房にオーバーホールに出したそうです。
修理後戻ってきたピアノはやはりタッチが重いとのこと。
オーバーホールに出した工房の若い調律師さんに
その後3回調律に来てもらっていて
毎回タッチを軽く出来ないかとお願いしてみるのですが
調律師さんからは「これ以上は軽く出来ない」と言われるのみ。
でもやっぱりタッチが重くて弾くのが大変なので軽くして欲しい
といった内容です。



アクションを引取にお伺いした際に弾いてみたところ
ずっしりと重いタッチで確かに重すぎて弾くのが大変そうです。
全弦張り換えやフレームの再塗装などがされていて
アクションはハンマーアッセンブリーが交換され
ウィペンはオリジナルのままで手付かずの状態で
センターピン交換もされておらず
フレンジはスティックぎみでした。
鍵盤は前後キーブッシングクロスが交換されていますが
接着が上手く無く、いくつも剥がれかけていたり
少し力を加えるとポロリと剥がれてしまう状態です。
低音と中音のウイペンにはアシストスプリングが付いていて
次高音と高音にはアシストスプリングは付いていません。
整調はおそらく満足に作業していなくて壊滅的な状態で
多くの工程が基準から大きくずれています。
お伺いした日は梅雨真っ盛りで湿度が高く、除湿はしていません。
戸建ての1Fということもあって部屋の中も蒸し蒸しです。
伺うとこれまで湿度を気にした事はないそうで
40年以上ピアノに湿気を吸わせてしまっています。
多湿な状況でさらにオールカバーが掛けてあるので
ウイペンのフレンジがスティックぎみなのも納得です。
簡単にではありますが湿度管理についてご案内させて頂きました...
全弦交換してあるのでまだ安定せず、調律はすでにかなり狂っていたので
ピッチ上げ調律を済ませてからアクションをお預かりしてきました。



お預かりしたアクションを
中村式タッチウエイトマネジメントを利用して
標準的なタッチウエイトに近づくよう作業します。
今回はBW基準ではなく、FW基準で調整していきます。



オリジナルの状態では
C1 : DW76g UW35g BW55.5g F20.5g
C2 : DW66g UW29g BW47.5g F18.5g
C#2 : DW66g UW30g BW48g F18g
C4 : DW63g UW31g BW47g F16g
C#4: DW72g UW34g BW53g F19g
C6 : DW59g UW34g BW46.5g F12.5g
という結果で、全鍵でBWが45gを超えていますので
静的重さだけで言えば重すぎて弾くことが難しい状態となります。



ウイペン
ウイペンはアシストスプリングが付いたタイプです。
フレンジを手に持つと斜め上に跳ね上がるほど強力に効いています。



ウイペンアシストスプリングを取り除く
アシストスプリングがあると
タッチにダイレクト感が得られなくなるので全て取りはずします。
ウイペンフレンジは木製ではなくプラでスティックぎみになっていたので
センターピン交換をしてトルクを調整しておきます。
サポートレバートップの黒鉛が塗られた部分にザラツキがあるので磨き直しておきます。
ヒールクロスは黒鉛が塗られていたので
ベンジンで拭き取ってPTFEパウダーを塗布しておきました。
同時にヒールにシムを挿入しておきます。
ヒールの形状とクロスの厚みから、通常より少し厚めのシムを入れておきます。



アクション各部のデータ採集をして
ウイペンアシストスプリングを外した状態で平衡等式を作成します。

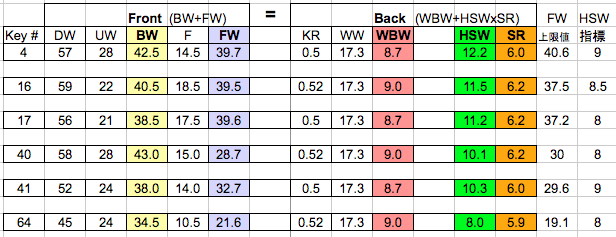

平衡等式

BWは低音と中音ではアシストスプリングが無くなったので数値は極端に大きくなります。
FWもアシストスプリングに頼っていた為、シーリング値よりもかなり小さな数値です。
Fは全体に大きめ。
HSWは最低音は指標9.5、そこから高音までは
指標8、指標7と思ったほど重くはありませんでした。
ハンマーアッセンブリーが交換されているので
念のためローラー距離を確認しましたが、オリジナルと同じで問題ありません。
SRは6.7から7.3とかなり高めです。



HSWスマートチャート
現状のHSWスマートチャートを作成しHSWの傾向を確認します。
見た目では綺麗に揃っているように見えるハンマーも
実際の重さはかなりのバラツキがあることが分かります。
この分布からは指標8から指標8.5揃えるのが現実的でしょうか。



事前シミュレーション
C6を使っての事前シミュレーション。
HSWはオリジナルの指標7から指標8にして、BWは46.5gから49.2gになります。
SRを下げる為にバランスパンチングクロスの半カットを行い
BWが49.2gから46.5gに下がります。
もう一段階SRを下げるのにヒールにシムを挿入し
BWは46.5gから43.8gになります。
最後に鍵盤鉛調整を行いBWを43gにすると
FWはシーリング値マイナス1gになり
なんとか弾く事の出来るピアノになりそうです。

他のサンプルキーでもシミュレーションした結果
FWをシーリングマイナスにするには
BWを43g程度に設定するのが現実的となりました。
BWが43gですので静的重さだけで言えば少し重めという事になりますが
慣性モーメントを出来るだけ小さくする事で
実際に弾いた感じは軽くなるように調整していきます。

今回はBW基準ではなくFW基準で作業します。
「BWが全鍵綺麗に揃っていてFWにはバラツキがある」という状態よりも
「FWとHSWがきっちり揃っていてBWにしわ寄せを出す」ほうが
実際に弾いてみた感じは
後者の方がタッチが揃って感じるので、FW基準で作業を進めていきます。



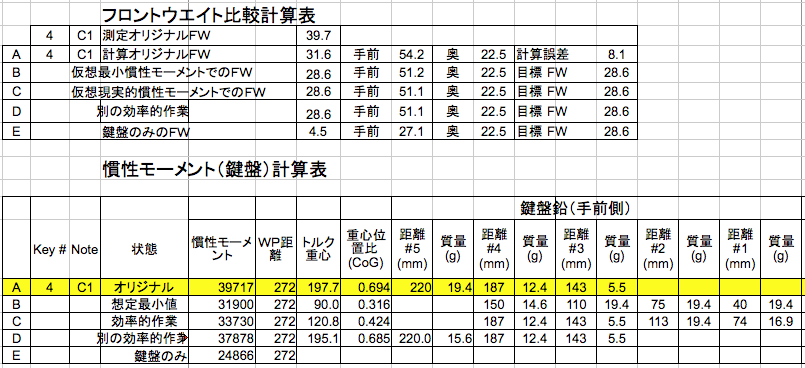

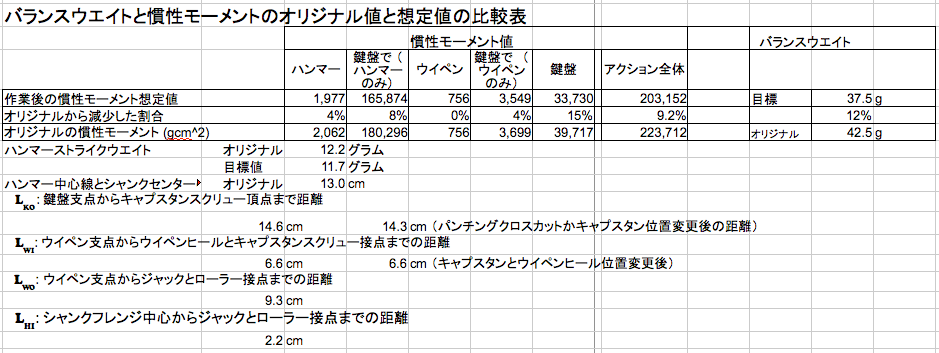

慣性モーメント計算

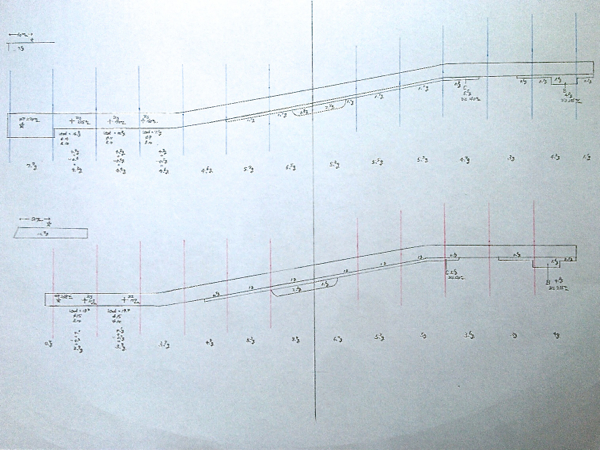

C6(64Key)の鍵盤鉛位置をシミュレーションします。
オリジナルは慣性モーメント値が28063gcm2です。
外側に入っている12mmの鍵盤鉛を抜いて
内側に14mの鉛を2つ入れることで
慣性モーメント値が26084gcm2となり
鍵盤の慣性モーメントはオリジナルより7パーセント小さくなる結果になりました。
今回はBWが若干大きめなのでCoGは考慮せずに
慣性モーメントが出来る限り小さくなる位置に決めます。

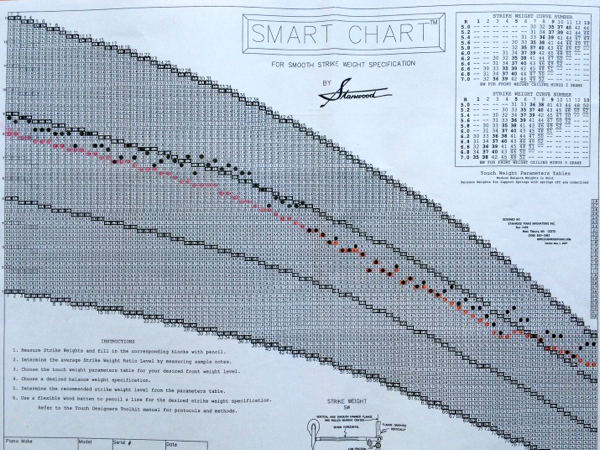

HSWを調整
HSWを調整しました。
黒がオリジナル、赤が調整後です。
バラツキの大きかったオリジナルの状態から
連続してなめらかに揃う状態に調整しました。
HSWが綺麗に揃っているとタッチが揃うとともに
音色も揃いやすくなります。



オリジナルのFW
オリジナルのFW実測値です。
低音と中音はアシストスプリングに頼っていたので
鍵盤鉛の数が少なくFWは極端に小さめ。
次高音から高音まではシーリング値付近を推移しています。
FWを測定し実測値を見ると
オリジナルのFWは驚くほどバラツキがある事が分かります。



鍵盤鉛の位置決め
FW基準で鍵盤鉛の位置決めをします。
元々入っていた外側の鉛は事前に抜いておき
内側に寄せて鍵盤鉛を配置します。
鉛の数が増えても慣性モーメント値が小さくなる理由は
書籍「タッチウエイトマネジメントの方法」の
71ページ、図4-6で解説されている通りです。
今回は平衡等式を使った事前シミュレーションの結果から
シーリング値マイナス1gとなるよう位置決めしていきます。



FW調整後
鍵盤鉛調整をした後のFW実測値です。
黒がオリジナルで、赤が調整後です。
シーリング値より低い位置でなめらかな曲線を描いています。
FWが綺麗に揃うことで
全鍵に渡りタッチウエイトが揃って感じらるようになります。
この作業での注意点は
例えば30KeyのFWを32.3gに設定し
隣の31KeyのFWを31.7gにする場合
両方の鍵盤で鍵盤鉛の配置が極端に違わないようにする事です。
30Keyは内側の鍵盤鉛がバランスピンから100mmの位置で
31Keyはバランスピンから50mmの位置にして目標FW値になったとしても
実際に弾いた時にはタッチが揃って感じられなくなりますので
隣り合う鍵盤の鍵盤鉛の配置が
出来るだけ同じ傾向になるように揃えると
弾いたときのタッチが滑らかに感じられます。



調整後の鍵盤鉛の配置
FW基準の鍵盤鉛調整後の状態です。
上が低音側、下が高音側になります。
外寄せで入っていた鉛は事前に抜いてあります。
慣性モーメントを小さくしタッチを軽くする方向で作業していますので
全体に鍵盤鉛が内側に配置されています。



BWが最大55.5gもあって重すぎて弾けなかったKG-6Cでしたが
BWを43gにし、慣性モーメントを可能なかぎり下げた事で
無事に弾きやすいタッチのピアノになりました。
静的重さよりも慣性モーメントの影響が大きい事が
仕上ったピアノを弾いてみて再確認出来ました。



除湿器
納品にお伺いした日には、既に除湿器を導入して頂いてました。
適湿にキープすることで、ピアノを安定した状態に保てます。





グランドピアノの重たいタッチ、標準的なタッチに調整します。
作業のご依頼、お問い合わせは
Eメール info@piano-tokyo.jp までお気軽にどうぞ。



渡辺ピアノ調律事務所
〒154-0016 東京都世田谷区弦巻1-20-14
E-mail  info@piano-tokyo.jp
url  http://www.piano-tokyo.jp/
weblog  http://www.piano-tokyo.jp/blog/

ザウター(SAUTER)UP114Premiereの修理

ザウターピアノのアクション
ザウター(SAUTER)のアップライトピアノ、
114 Premiereのアクションをお預かりしての修理。



・同じ音を続けて弾くと1度目は音が出るが2度目以降鳴らない
(鍵盤が下がったままになる事もある)
・タッチが重い

アクションを調べると
多くのフレンジがスティックを起こしていますので
センターピンの全交換が必要な状態。

ダンパーレバークロスのスプーンと接する部分に穴があいてしまい
スプーンの動きに支障が出ているのでレバークロスの貼り替えが必要。

タッチが重いのは主にスティックの影響ですが
バットスプリングの圧が少し強めなのと
ダンパーレバースプリングの圧がかなり強めで
ダンパーペダルを踏まずに弾いたときと踏んで弾いた時との差がありすぎるので
スプリング圧を適正にしてやると弾きやすくなりそうです。

スティックは湿度が高過ぎる環境下にあると起こりやすいです。
「スティック」とはアクションの可動部の動きが悪い状態を言います。
このピアノの場合はアクションのフレンジでスティックを起こしていますが
フレンジだけでなく、鍵盤の前後ブッシングクロスでも起こり
こちらは通例キースティックと呼ばれています。
このピアノの場合は1F設置なので慢性的に湿度が高いことに加え
梅雨時でもお構いなしに窓開けをしていたりした為スティックが酷くなっています。
ピアノは適湿の下でないと次第に正常に動作しなくなりますので
湿度計の数値を確認しながら除湿器と加湿器を使って湿度管理すると
スティックを起こすことなくお使い頂けます。
このザウターピアノは前オーナーから譲り受けたもので
前オーナー宅の環境もあまり良くなかった模様です。



バットフレンジのセンターピン交換
バットフレンジのセンターピン88ヶ所を交換し
フレンジを適正トルクに調整します。
交換前のフレンジは最大で9gから10gもありました。
同時にバットスプリング圧をほんの少しだけ下げておきます。

PTFEパウダー施工

バットスキンの黒鉛を落としPTFEパウダーで潤滑しておきます。
バットの形は綺麗なのでバット加工は必要ありません。
センターピン交換後にハンマーをまとめてクランプにセットして
ファイリングを済ませます。



ウイペンのセンターピン交換
ウイペン88ヶ所とジャック88ヶ所のセンターピンも交換です。
ダンパースプーンの頭にスラッジが溜まりザラザラになっていて
それがダンパーレバークロスを削ってクロスに穴を開けるので
スプーンの頭をツルツルに磨きなおして潤滑しておきます。



ショートジャック
ジャックは50mmの超ショートジャックです。



クロスのへこみを修正
ヒールクロスのキャプスタンとの接点が潰れへこんでいるので
ベンジンで清掃してから
vs profelt treatmentを塗布して一日置いて膨らませます。
すり減っているのでなければ意外と復活します。
そのあとPTFEパウダーを施工しておきます。
各アッセンブリーはセンターレールに戻したら
間隔、走りなどを再調整します。



ダンパーレバークロスの穴
ダンパーレバークロスに穴があいてしまい
ダンパースプーンの動きに影響が出ていました。
しばらくピアノを使わない期間があって
その後使いはじめたピアノで時々みられる症状です。
スプーンとレバークロスは滑りながらの動きになるので
レバークロス表面はフラットでないとスムーズな動きが出来ません。



新しいレバークロスの準備
新しいダンパーレバークロスを準備して貼り替えます。
貼り替えたクロスには潤滑と雑音対策としてPTFEパウダーを施工します。
ダンパーの作業では強過ぎるレバースプリング圧も少し下げておきます。



ザウターピアノ
アクションの修理が終わり、お客様の元へ納品と調整。
重たいタッチも改善して、続けて同じ音を弾こうとした時に
鍵盤が下がったままになり音が出ない症状も改善されました。
「働き」をあと少しだけ出したい状態でしたので僅かに働きを大きくし
タッチウエイトは軽快だけど
指先はしっかり満足が得られる弾き心地に調整しました。

今後は湿度管理をして頂けるようなので
スティックが再発することは無いと思います。





作業のご依頼、ご相談などお問い合わせは
Eメール info@piano-tokyo.jp までお気軽にどうぞ。



渡辺ピアノ調律事務所
〒154-0016 東京都世田谷区弦巻1-20-14
E-mail  info@piano-tokyo.jp
url  http://www.piano-tokyo.jp/
weblog  http://www.piano-tokyo.jp/blog/

C1のハンマー交換と簡易タッチウエイトマネジメント

ヤマハC1
ヤマハの小型グランドピアノC1のハンマー交換
簡易タッチウエイトマネジメント作業を行いました。

平成9年納品の製造番号551XXXXで
まだまだパーツの交換など必要ないピアノだったのですが...



下手なファイリング
ファイリングの必要のないピアノでしたが
誰かがアバンギャルドなファイリングをしてしまいました。
もの凄く大胆にがっつり剥いてしまっていて
ハンマーフェルトはボソボソに...



ハンマーファイリングの悪い例
近くでみると傾いてファイリングされているのが分かります...
ちなみに正面から見ても傾いてファイリングされているので
あらゆる方向からみて3Dに傾いて剥かれています。
しかもハンマーによって傾き具合もバラバラなのです...
そのためハンマーは3本の弦を同時に叩かず
まともに鳴ってません。

取り急ぎこちらでファイリングし直しましたが
削られ過ぎたハンマーはフェルトの厚みが無く
特に高音セクションはベンベン、ペチペチとした音が出ます。
もともと高音部の弦が断線しやすいピアノでしたが
ハンマーのクッションが無くなってしまい
さらに断線しやすくなっています。

このハンマーはもう限界なので
ハンマー交換をすることに。
今回は某Sさんにお願いして
研修をかねてハンマー交換しました。



ハンマーヘッドの穴開け

ハンマーのテーパー加工

ハンマーのテール加工

ハンマー交換
今回はシャンクはオリジナルを使い
ハンマーヘッドだけ交換しました。

ハンマーヘッドを交換したアクションを事務所に持ち帰って
若干の修正をしました。
このヤマハC1、BW43gもありタッチが重いです。
お客様も鍵盤の重さを気にしていたのでタッチウエイトを調整しますが
今回はいつものような精密な調整ではなく
簡易タッチウエイトマネジメントで作業します。
標準的な重さBW38gとなるよう調整していきます。





ハンマーローラーナックル
ローラーナックルはオリジナルのものににシムを入れて使うか
新しいものに交換するか迷いましたが
結局新しいものに交換することにしました。



古いローラーナックル
オリジナルのローラーを取り外して



ローラーナックル交換
新しいローラーナックルに交換。
スキンの流れの方向と接着に注意して取付けます。





WNGキャプスタン
簡易タッチウエイトマネジメントと言いつつ
オリジナルの重たいキャプスタンを
Wessell, Nickel & Gross(WNG)の超軽量キャプスタンに交換します。



キャプスタンの下穴開け
WNGのキャプスタンはボルトオンで付け替え出来るサイズもありますが
手元にあるのがオールドスタインウェイ用の
径の太いものなので、下穴を開けます。



キャプスタンインストーラー

WNGキャプスタンに交換
キャプスタンがWNGのものに交換されました。
軽量なだけでなく低フリクションなのがいいですね。



バランスパンチングの接着
SRを一段階下げるのに
バランスパンチングを接着します。



バランスパンチングクロスの半カット
バランスパンチングクロスを半カットしました。



ウイペンヒールにシム挿入
ヒールへのシム挿入で
SRをもう一段階下げます。



鍵盤鉛を抜く
鍵盤の外側に配置された鍵盤鉛がタッチを重くするので
事前に抜き出します。



鍵盤穴開け
BW38gとなる新たな鉛位置を決めてから
鍵盤に穴開けをします。



新たな鍵盤鉛の配置
新たに内側に鍵盤鉛が入りました。



バランスホールの掃除
前後キーピンを磨き
バランスホールを掃除します。
フロントブッシングクロスは掃除してから
フェルトトリートメントで厚みを復活させました。
すり減ったブッシングクロスは貼り替えるしかありませんが
比較的新しいクロスで潰れただけの状態であれば
膨らます方法もあります。



そして本日アクションを納品しました。
高音の打弦点がずれていないかと心配でしたが
Sさんによって高音ハンマーの打弦点は正確に出ていて一安心です。
交換前の安っぽい音がピアノらしい響きに復活し
タッチも標準的な重さになり
とても弾きやすいC1になりました。

Sさんに教えてもらった断線対策も行い
これで今後の断線が減るといいのですが
経過を見ていきたいと思います。



渡辺ピアノ調律事務所
〒154-0016 東京都世田谷区弦巻1-20-14
E-mail  info@piano-tokyo.jp
url  http://www.piano-tokyo.jp/
weblog  http://www.piano-tokyo.jp/blog/

カワイKG-2Eのタッチウエイトマネジメント

カワイKG-2E
カワイのグランドピアノの鍵盤が重い...
このままでは疲れてしまったり弾きにくいので
中村式タッチウエイトマネジメントで軽くしました。
ピアノはカワイのKG-2E。

BWは平均で45g程度で、重たい鍵盤では50g超えと重量級です。
これを最終的にBW38gとなるよう調整していきます。

カワイなのでプラ製のフレンジがスティックぎみになっていました。
ウイペンフレンジではトルクが最大8g。
作業を行う中で平行してスティック修理も済ませます。

あがきは10.3mmから10.4mmで
これをこのままにするか10mmに修正するかは調整後に決めます。
作業後ARが下がるので、作業後のARと鍵盤手前距離から
必要なあがき量を出して、実際のアフタータッチも確認しながら決定します。

現状はSRがAvg.6.3、ARはAvg.5.5
スプレッド寸法は113でした。



HSWスマートチェート
オリジナルのHSW。
低音は指標6から指標8とアップライトのような軽さでバラツキは大きいです。
一般的にグランドピアノの場合は低音セクションのハンマーは重たくなる傾向がありますが
何故かカワイ系は低音のハンマーが軽いものがあって
以前作業したディアパソンも低音のハンマーが軽い傾向でした。
中音から高音にかけては指標9.5から11と重めです。



オリジナルの平衡等式
オリジナルのサンプル音での平衡等式です。
BWは大きく、Fも大きいのでDWが増えています。
FWは中音と高音でシーリング値もしくはシーリング値超え。
HSWはやはり中音から高音にかけて大きく
SRは全体に高めの傾向です。

41keyを3要素関連表で確認してみると
HSW指標が9でSRが6.3の時
FWをシーリング値マイナス3gにするには
BWが48gとなるようですが
実際のBW41.5gですので
この鍵盤の鍵盤鉛が多過ぎる事が考えられます。



kawai_kg2e_touchweight03
こちらは40keyでのシミュレーション。
HSWを0.3g軽くしてBWが45gから43gに。
ヒールへのスペーサー挿入でSRが0.4下がると想定してBWは43gから39gに。
もう一段階SRを下げる為にパンチングの半カットによりBWは39gから35gに。
最後に鍵盤鉛調整を行い下がり過ぎたBWを38gまで大きくし
同時にFWはシーリング値マイナス3gを達成出来る事が確認出来ます。



HSW修正後
HSWの調整後です。
赤が調整後で黒がオリジナルです。
指標9を目安としていますが
低音セクションは元々が軽過ぎるので
バラツキをならしつつ重めに寄せるのが精一杯です。
最後に鍵盤鉛調整を行う際に、全鍵同じSRでBW38gにした場合
低音のHSWが軽い分、低音の鍵盤が中音と比べ軽く感じてしまう可能性があるので
低音は最低音にかけて少しずつBWを大きくする事で
弾いたときに中音と比べ軽く感じないようにします。
中音から高音にかけては指標9で綺麗に揃いました。



FW比較計算表
鍵盤鉛は一番外側の鉛を抜いて内側に移動する効率的作業を選択します。
CoGはどう頑張っても0.376が限界で、効率的作業なのでこの辺りの数値は目を瞑ります。



最終結果
最終的にBWは45gから38gまで16パーセント軽くなり
動的重さも7パーセント軽くなりました。

6.3だったSRは作業後5.7に、ARは5.5から5.3に下がりました。

作業後のARから得た最終的に必要なあがき量は10.3mmでしたので
ほぼオリジナルのあがきそのままで若干修正するだけで済みました。
アクションを本体におさめて弾いてみた感じは
カワイと思えないくらい軽快なタッチに仕上がり
これなら何時間でも弾いていられそうです。



タッチウエイトマネジメント(Nakamura Touchweight Management)



渡辺ピアノ調律事務所
〒154-0016 東京都世田谷区弦巻1-20-14
E-mail  info@piano-tokyo.jp
url  http://www.piano-tokyo.jp/
weblog  http://www.piano-tokyo.jp/blog/

鍵盤が下がったまま戻らない

鍵盤
いつも調律にお伺いさせて頂いているお客様から連絡があり
65(C#)と66(D)の鍵盤が下がったまま戻らないので見て欲しいとの事。

ピアノはカワイのGM-10 ピアノマスク付きです。
特別湿度の高いお宅でもないので
フレンジや鍵盤のスティックは考え難いです。
隣り合う鍵盤で動きが悪くなっているという事なので
鍵盤と鍵盤の間、もしくはアクション部品間に
何か異物が入ってしまった可能性が考えられます。

お伺いして鍵盤を見てみると

65(C#)が左に寄ってしまい、66(D)との間が広くあいていました。
何か入ってそうです。



鍵盤の異物
ありました。
小さく丸いものが絶妙に鍵盤の間に嵌ってしまい
鍵盤がスムーズに動けなくなっています。



異物を除去
アクションと鍵盤を外して
異物を無事取り除きました。
こんな小さなものでも、入り込んだ場所が悪いと
鍵盤の動作を妨げてしまいます。

鍵盤とアクションを元に戻して動作をチェック。
無事に鍵盤が元通り動くようになりました。



渡辺ピアノ調律事務所
〒154-0016 東京都世田谷区弦巻1-20-14
E-mail  info@piano-tokyo.jp
url  http://www.piano-tokyo.jp/
weblog  http://www.piano-tokyo.jp/blog/
